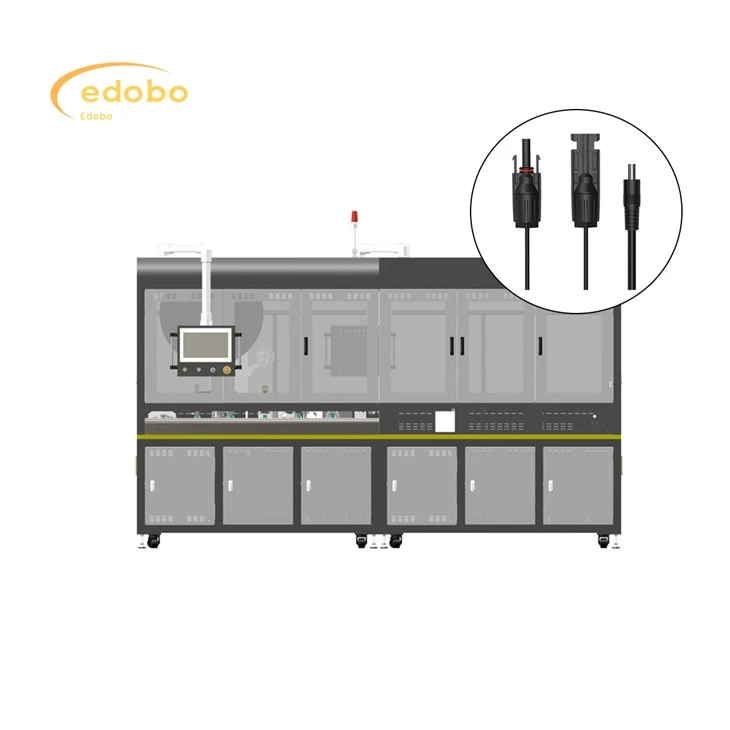

دستگاه جعبه اتصال پانل خورشیدی

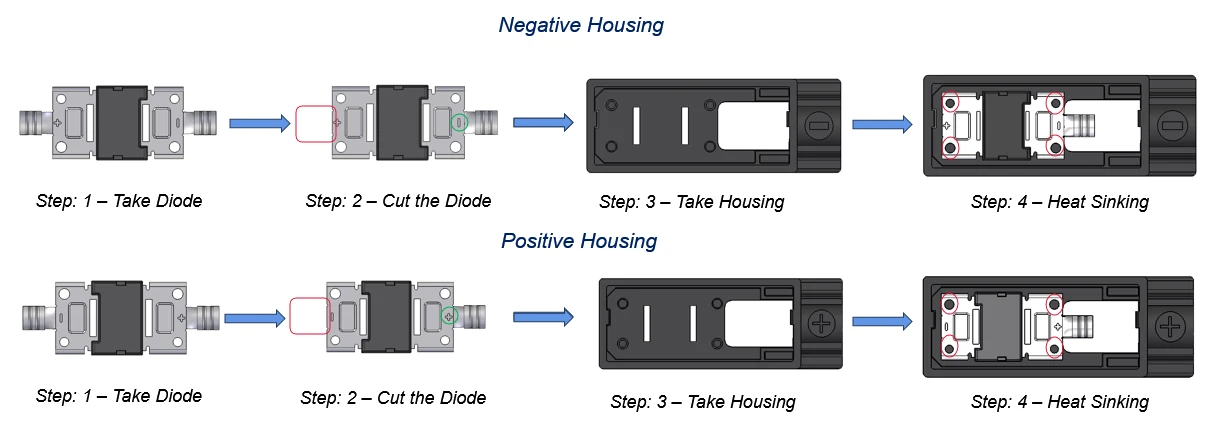

1. دیود را بکشید:

یک اپراتور (یا یک دستگاه وانت و مکان در یک تنظیم نیمه اتوماتیک) یک دیود را بازیابی می کند.

2. دیود را ببندید:

سربهای دیود (سیمهای فلزی که از بدنه دیود امتداد دارند) به طول صحیح برش داده می شوند. تصویر طرح های قرمز را نشان می دهد ، احتمالاً در جایی که برش رخ می دهد. برش دقیق برای اطمینان از مناسب بودن و تماس با الکتریکی بسیار مهم است.

3. مسکن را تهیه کنید:

مسکن مناسب (یا "مسکن منفی" یا "مسکن مثبت") بازیابی می شود.

4. غرق شدن گرم:

دیود بریده شده در محفظه وارد می شود. حلقه های قرمز به احتمال زیاد نقاط تماس را نشان می دهد که در آن منجر به دیود می شود ، تماس الکتریکی با قطعات فلزی در داخل محفظه ایجاد می کند. این مرحله همچنین غرق شدن گرما را فراهم می کند - انتقال گرما به دور از دیود.

قطبیت: این فرایند به وضوح به مراحل "مسکن منفی" و "مسکن مثبت" جدا می شود ، نشان می دهد که قطبیت دیود (پایانه های مثبت و منفی) بسیار مهم است. محفظه ها به گونه ای متفاوت طراحی شده اند تا اطمینان حاصل شود که دیود به درستی درج شده است.

تماس الکتریکی: مرحله "غرق شدن گرما" دلالت بر این دارد که منجر به دیود می شود ، تماس الکتریکی محکم با عناصر رسانا در داخل محفظه برقرار می کند. این کار برای کادر اتصال به درستی ضروری است.

کنترل کیفیت:

بازرسی بصری دیودها قبل و بعد از برش.

بررسی قطبیت دیود.

اطمینان از درج مناسب و نشستن دیود در داخل محفظه.

به طور بالقوه ، آزمایش الکتریکی برای تأیید اتصال.

مونتاژ بیشتر: این تنها بخشی از مونتاژ کلی جعبه اتصال است. پس از این ادغام دیود ، مراحل دیگری وجود خواهد داشت ، مانند:

اتصال سیم کشی داخلی.

اتصال جعبه اتصال به پنل خورشیدی.

گلدان یا مهر و موم جعبه اتصال برای محافظت از آن در برابر محیط.

اضافه کردن غدد کابل یا اتصالات.

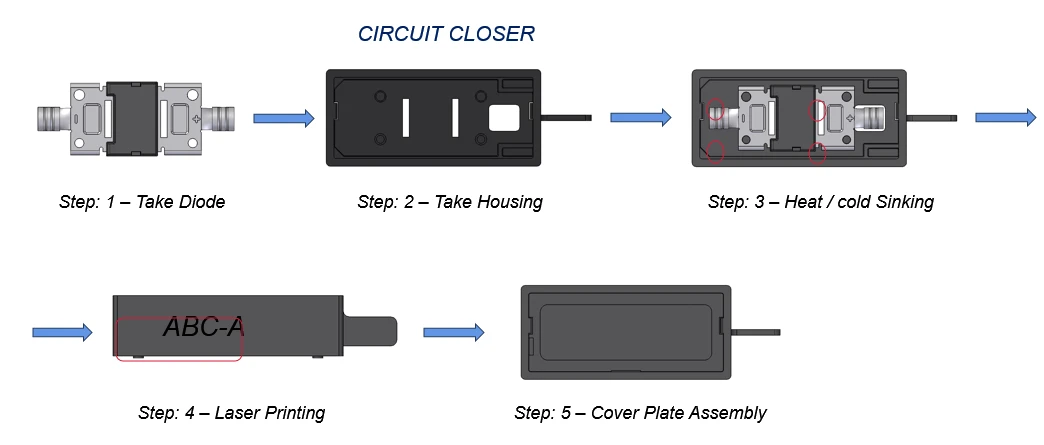

مرحله 1: دیود را بگیرید:

یک دیود بازیابی می شود (به صورت دستی یا توسط یک سیستم خودکار).

مرحله 2: مسکن را بگیرید:

مسکن مناسب

مرحله 3: غرق شدن گرما / سرما:

این مرحله چندین عمل را ترکیب می کند:

درج دیود: دیود در محفظه وارد می شود.

اتصال الکتریکی: منجر به دیود با عناصر رسانا در داخل مسکن ارتباط برقرار می کند.

برش: منجر به دیود دیگر نیازی به برش ندارد.

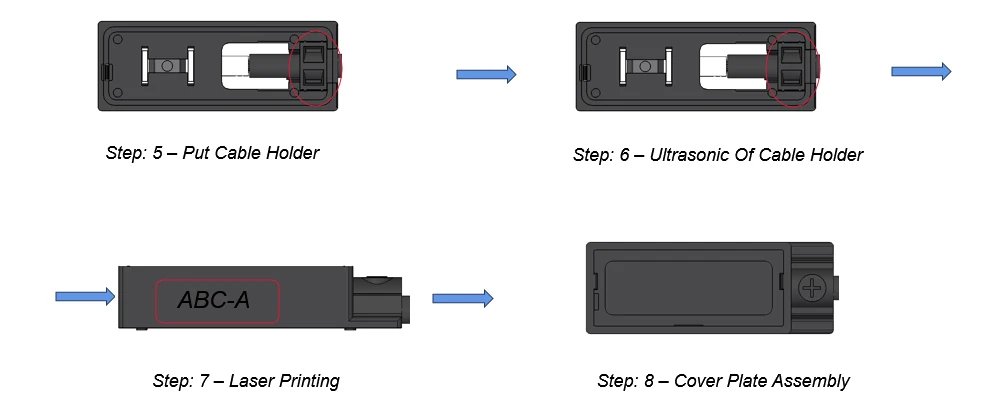

مرحله 4: چاپ لیزر:

مسکن با شناسایی اطلاعات (به عنوان مثال ، "ABC-A") با استفاده از سیستم چاپ/حکاکی لیزر مشخص شده است.

مرحله 5: مونتاژ صفحه پوشش:

صفحه پوشش به محفظه وصل شده و اجزای داخلی را محصور می کند.

1. مواد اولیه مورد نیاز برای تولید این تجهیزات عبارتند از: بدنه جعبه منفی مرکزی و ماژول های مربوطه (لوله ها) ، بلوک های فشار ، کابل هایی با اتصالات نصب شده.

2. تحقق عملکرد

feed تغذیه اتوماتیک بدنه جعبه منفی مرکزی. تغذیه خودکار ماژول. مونتاژ و پرچ کردن ماژول با بدنه جعبه. تست عملکرد الکتریکی بدنه میانی ، کد نویسی. بارگیری خودکار.

② (بدنه جعبه مثبت و منفی) کابل دستی ، سلب خودکار کابل ، پرچین (با سنسور فشار) ، لحیم کاری ، بازرسی بصری CCD ، نصب بلوک فشار اتوماتیک ، جوشکاری اتوماتیک اولتراسونیک ، تست عملکرد اتوماتیک الکتریکی ، کدگذاری خودکار ، بارگیری خودکار.

3. الزامات تجهیزات

① تمام قسمت هایی که با مواد اولیه در تماس هستند باید صیقل داده شود تا اطمینان حاصل شود که سطح مواد اولیه آسیب دیده ، خراشیده یا خراشیده نمی شود.

② از نسبت فشرده سازی سیم پرچ اطمینان حاصل کنید.

③ جوش اولتراسونیک بلوک مهر و موم شده دارای نیروی پیوند دهنده کمتر از 350 N است

④ اندازه گیری الکتریکی و ادغام داده ها. ⑤c/t: 4 ثانیه.

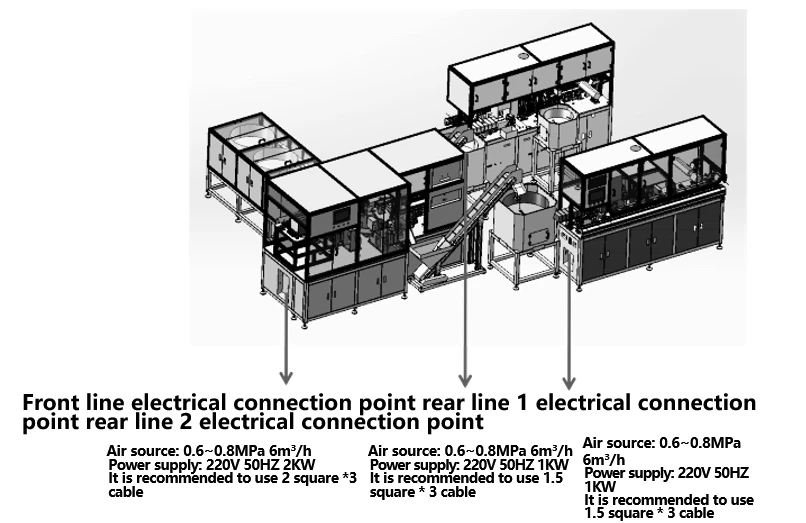

1. خط تولید برای پردازش خودکار کابل های فتوولتائیک مناسب است. خط تولید از چپ به راست جریان می یابد و می تواند به سلب سیم ، ترمینال ترمینال ، تشخیص CCD ، نخ کانکتور ، پیچ و مهره آجیل ، جعبه اتصال کرنش ، تشخیص CCD دست یابد.

2. قطر سیم قابل اجرا: 4mm²

طول خط: 15 0 mm {{2} mm ، تحمل ± 0.002 * l +1 mm ؛

4. دامنه طول پوست: 1-9 mm ؛

5. ریتم تولید: بیشتر از یا مساوی 4 ثانیه ؛

اندازه میزبان: 2400 × 4000 × 2400 میلی متر

7. سیستم عامل دستگاه انسانی: رابط صفحه نمایش قابل لمس ساده و واضح است و امکان کنترل سریع عملکرد دستگاه را فراهم می کند. تمام پارامترها را می توان به راحتی تنظیم و ذخیره کرد و دستورالعمل های عملکرد به صورت بصری و ساده از طریق تصاویر نمایش داده می شوند. این همراه با عملکرد حفاظت از رمز عبور {1}} (با مجوزهای تقسیم شده به اپراتور ، کنترل کیفیت ، تکنسین و مدیر) ، یک چراغ خطای و هماهنگی کد گسل برای نگهداری ، دستیابی به نگهداری آسان و کاهش هزینه همراه است.

8. بیشتر ایستگاه های کاری برای اطمینان از ثبات محصول از محصولات بالغ برای ادغام استفاده می کنند.

9. اتخاذ سیستم کنترل موتور سروو برای اطمینان از صحت محصول.

10. این برنامه می تواند حداکثر 100 پرونده را ذخیره کند و با انتخاب شماره برنامه قابل دسترسی است. سرور پایگاه داده داده های تولید را جمع آوری کرده و کیفیت را برای خط تولید سازماندهی می کند ، و این باعث می شود که سیستم فوقانی (MES یا ERP) برای استخراج داده ها و ردیابی داده های پردازش در هنگام تولید محصول از طریق شبکه راحت شود.
