خط تولید خط اتصال MC4 پنل خورشیدی

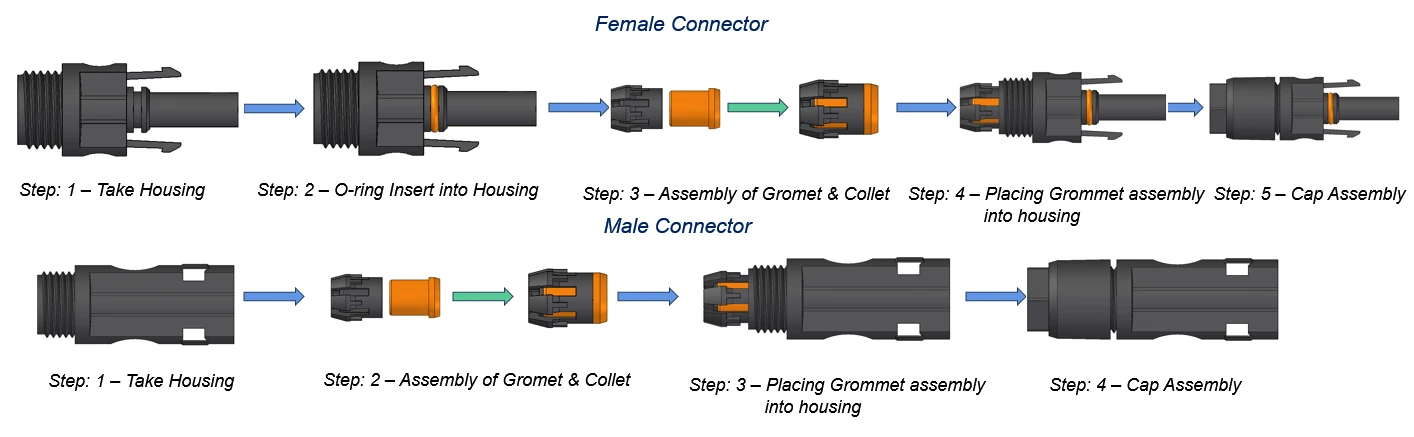

مونتاژ اتصالات مثبت و منفی

قطب منفی (کانکتور زن):

1. مسکن (اتصال زن):با محفظه کانکتور زن شروع کنید.

2. درج حلقه ای به مسکن (اتصال زن):حلقه O را در محفظه زن قرار دهید.

3.Sembly of Grommet & Collet (اتصال زن):Grommet و Collet را برای اتصال زن جمع کنید.

4. قرار دادن مونتاژ Grommet به مسکن (اتصال زن):گروت مونتاژ شده و کولت را در محفظه زن قرار دهید.

5.CAP ASSEMBLY (کانکتور زن):کلاه را به محفظه اتصال زن وصل کنید.

قطب مثبت (کانکتور مرد):

1. مسکن (کانکتور مرد):با محفظه کانکتور مرد شروع کنید.

2.Sembly of Grommet & Collet (کانکتور مرد):Grommet و Collet را برای اتصال دهنده مرد جمع کنید.

3. قرار دادن مونتاژ Grommet به مسکن (کانکتور مرد):Grommet مونتاژ شده و Collet را در محفظه مرد قرار دهید.

4.Cap Assembly (کانکتور مرد):درپوش را به محفظه کانکتور نر وصل کنید.

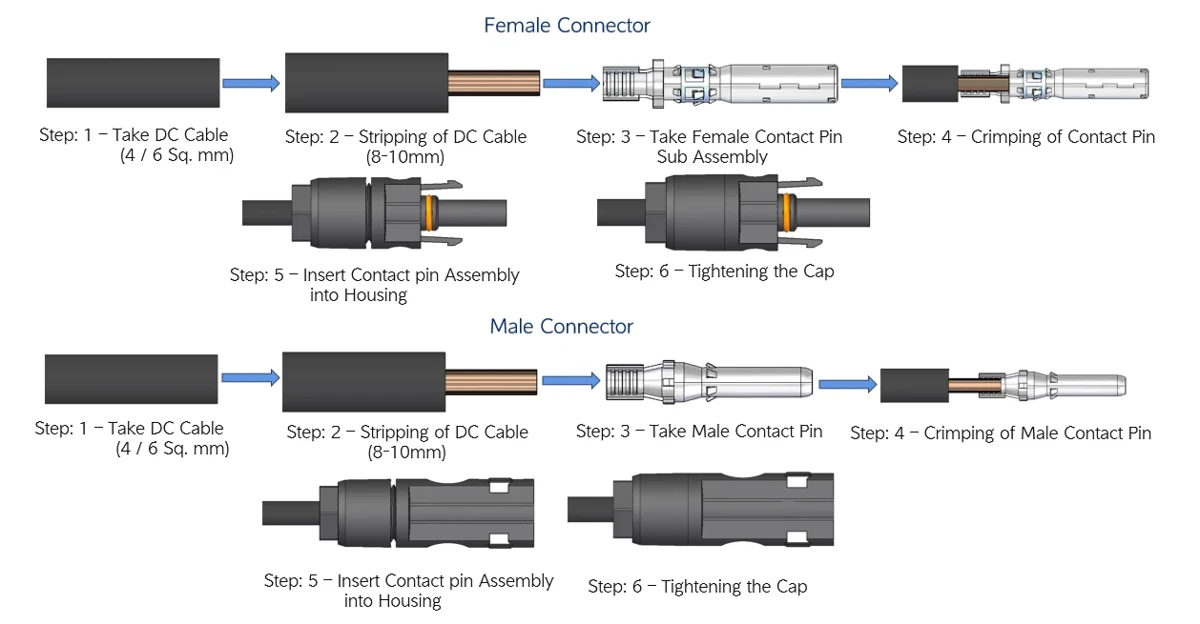

مراحل ترمینال ترمینال عمدتاً شامل مراحل زیر است:

2. کابل DC را بکشید:کابل DC را تهیه کنید.

2. کابل را تهیه کنید:طول عایق را از کابل DC (سیم) بچسبانید.

3. پین تماس را انتخاب کنید:مونتاژ پین تماس زن یا مرد را بگیرید

4. پین تماس را بکشید:سیم سلب شده را درون پین تماس قرار دهید و از یک ابزار کرپنگ استفاده کنید تا ایمن پین تماس را به سیم وصل کنید.

5. در مسکن:مونتاژ پین تماس Crimped را در محفظه اتصال قرار دهید.

6. درپوش را روشن کنید:برای تکمیل کانکتور ، کلاه را روی محفظه ایمن کنید.

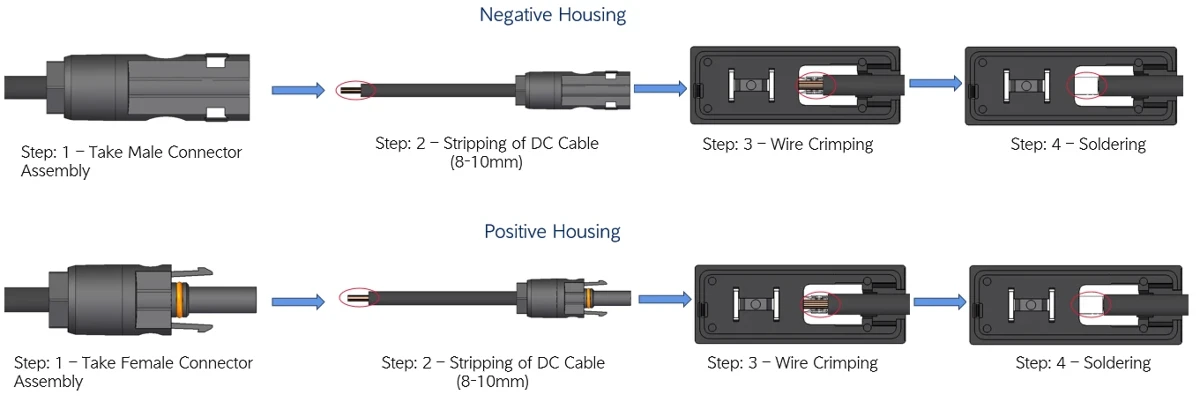

سیم که مستقیماً در جعبه محل اتصال قرار می گیرد:

مونتاژ کانکتور را بگیرید:مونتاژ کانکتور مرد یا زن را بگیرید.

کابل را نوار کنید:نوار {{0} mm عایق از کابل DC.

سیم کشی سیم:سیم سلب شده را مستقیماً درون جعبه محل اتصال قرار دهید. جعبه اتصال دارای پایانه های داخلی (اغلب زبانه های فلزی یا اتصالات) برای دریافت و نگه داشتن سیم است.

لحیم کاری (ثابت):اتصال را لحیم کنید. Solder قدرت اضافی را اضافه می کند و به جلوگیری از خوردگی در اتصال کمک می کند.

1. این خط تولید عمدتاً برای فرآیندهای زیر استفاده می شود: بارگذاری کابل ، ترتیب کابل ، تغذیه کابل و صاف کردن ، برش کابل ، کابل کابل ، بازرسی بصری ، درج اتصال ، پیچ اتصال و غیره.

2. منابع انرژی مورد نیاز برق و هوای فشرده شده است. هر واحد کاری و واحد نقاله نزدیک به یک کار می کنند.

3. ماده اصلی مورد استفاده در ساخت کل دستگاه ، قاب جوش داده شده است و به تمام قسمت هایی که مستعد ابتلا به خوردگی هستند ، به درمان های سطحی مانند نقاشی و آبکاری داده می شود تا از هیچ خوردگی و ظاهر خوبی در طول دوره گارانتی یا حتی طولانی تر اطمینان حاصل شود.

4. طراحی تجهیزات به طور کامل ارگونومی و ایمنی عملکرد کارخانه را در نظر می گیرد. تجهیزات می توانند به طور خودکار خروجی تولید را بشمارند.

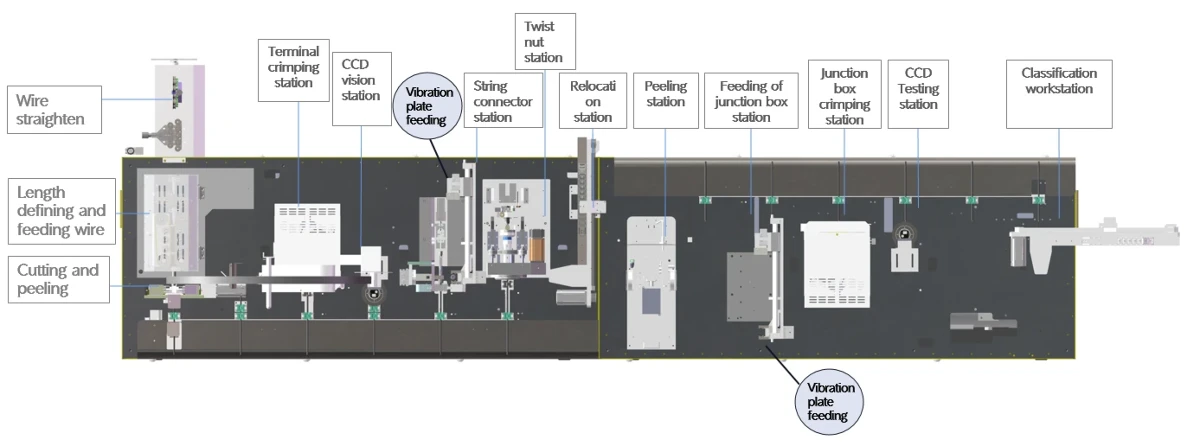

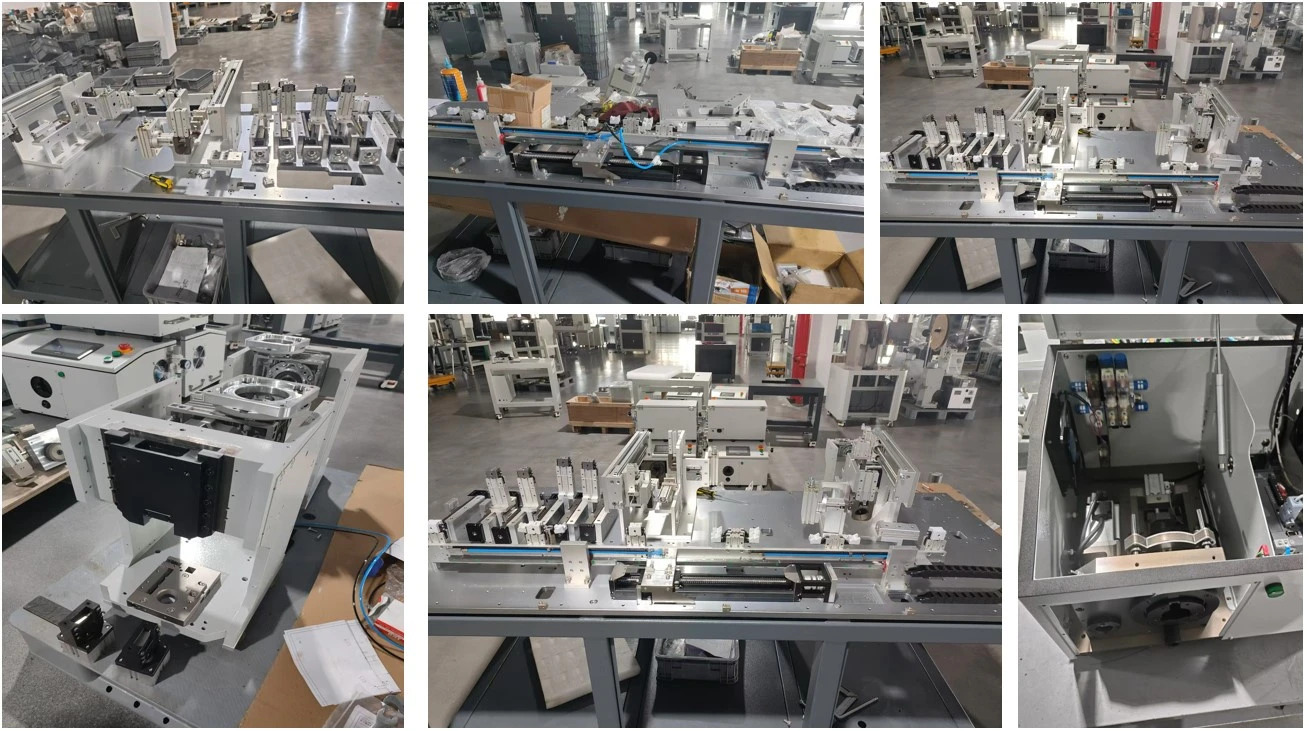

1. خط تولید برای پردازش خودکار کابل های فتوولتائیک مناسب است. خط تولید از چپ به راست جریان می یابد و می تواند به سلب سیم ، ترمینال ترمینال ، تشخیص CCD ، نخ کانکتور ، پیچ و مهره آجیل ، جعبه اتصال کرنش ، تشخیص CCD دست یابد.

2. قطر سیم قابل اجرا: 4mm²

طول خط: 15 0 mm {{2} mm ، تحمل ± 0.002 * l +1 mm ؛

4. دامنه طول پوست: 1-9 mm ؛

5. ریتم تولید: بیشتر از یا مساوی 4 ثانیه ؛

اندازه میزبان: 2400 × 4000 × 2400 میلی متر

7. سیستم عامل دستگاه انسانی: رابط صفحه نمایش قابل لمس ساده و واضح است و امکان کنترل سریع عملکرد دستگاه را فراهم می کند. تمام پارامترها را می توان به راحتی تنظیم و ذخیره کرد و دستورالعمل های عملکرد به صورت بصری و ساده از طریق تصاویر نمایش داده می شوند. این همراه با عملکرد حفاظت از رمز عبور {1}} (با مجوزهای تقسیم شده به اپراتور ، کنترل کیفیت ، تکنسین و مدیر) ، یک چراغ خطای و هماهنگی کد گسل برای نگهداری ، دستیابی به نگهداری آسان و کاهش هزینه همراه است.

8. بیشتر ایستگاه های کاری برای اطمینان از ثبات محصول از محصولات بالغ برای ادغام استفاده می کنند.

9. اتخاذ سیستم کنترل موتور سروو برای اطمینان از صحت محصول.

10. این برنامه می تواند حداکثر 100 پرونده را ذخیره کند و با انتخاب شماره برنامه قابل دسترسی است. سرور پایگاه داده داده های تولید را جمع آوری کرده و کیفیت را برای خط تولید سازماندهی می کند ، و این باعث می شود که سیستم فوقانی (MES یا ERP) برای استخراج داده ها و ردیابی داده های پردازش در هنگام تولید محصول از طریق شبکه راحت شود.
