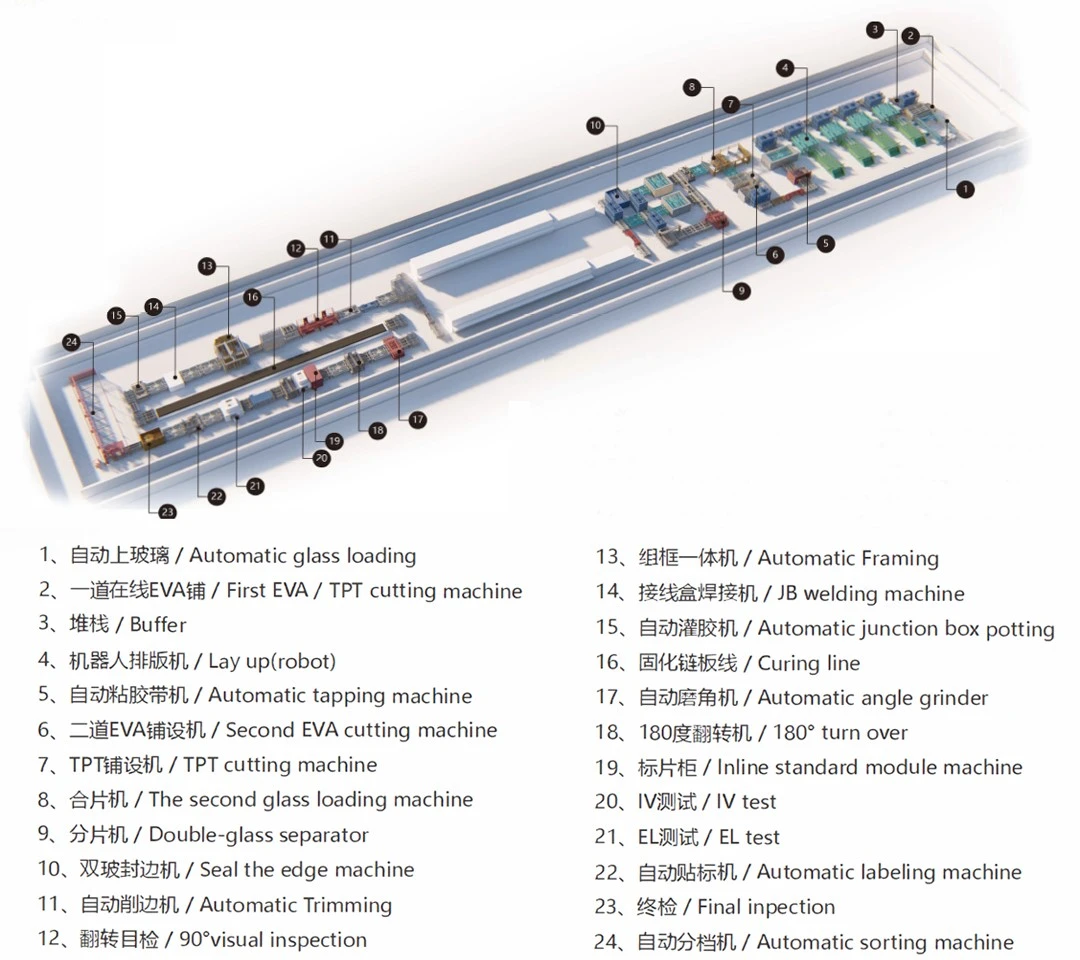

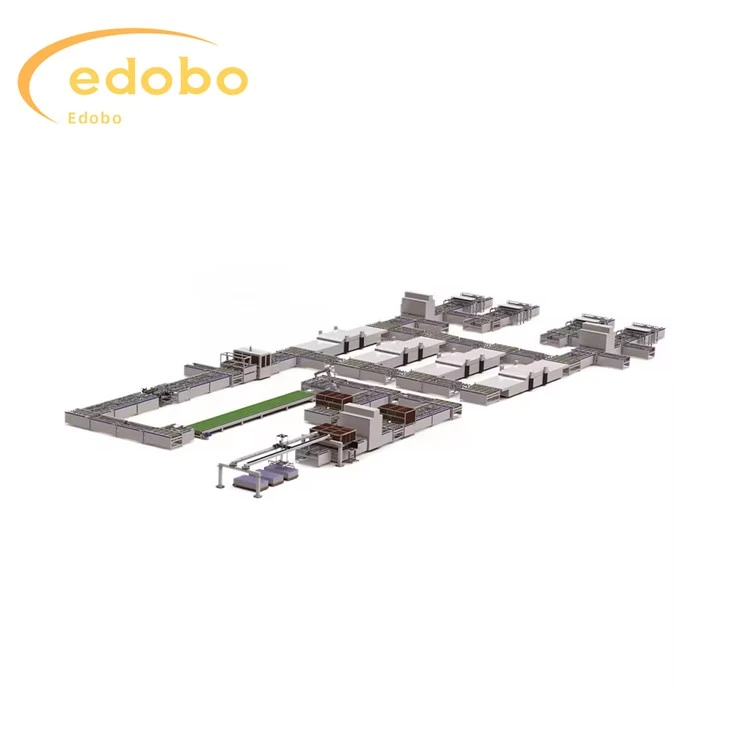

خط کامل تولید پنل خورشیدی

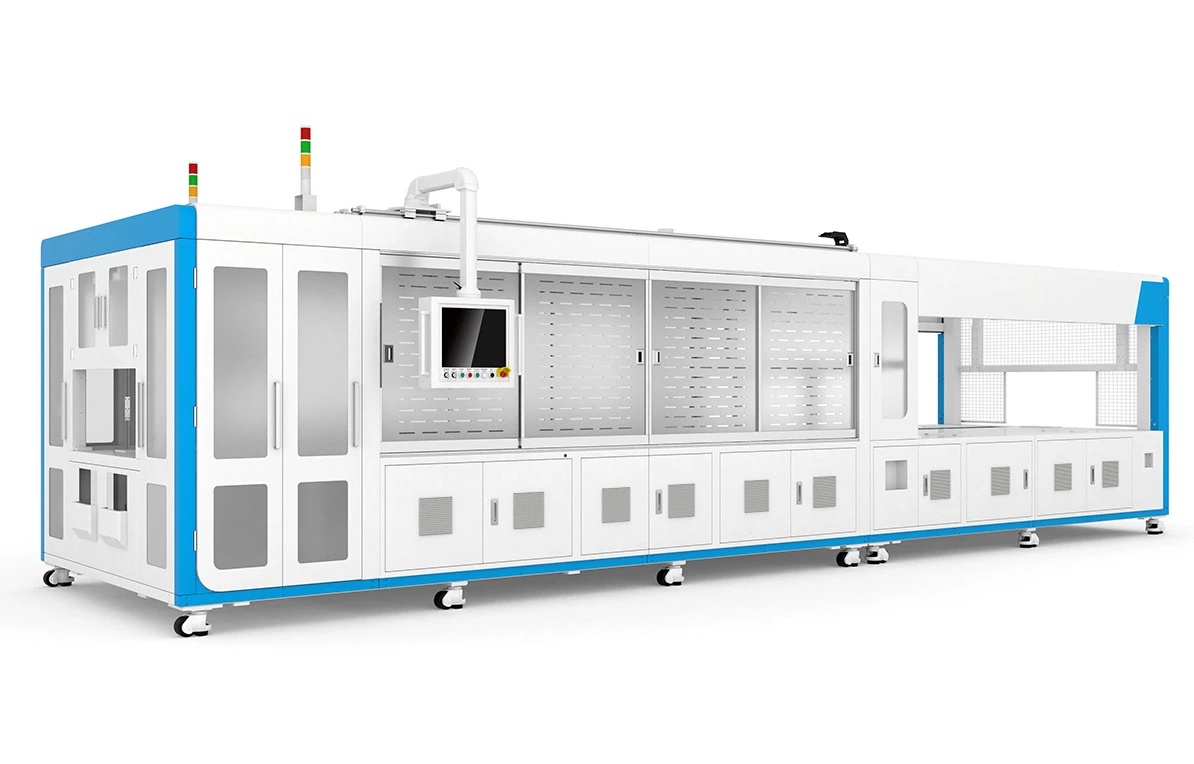

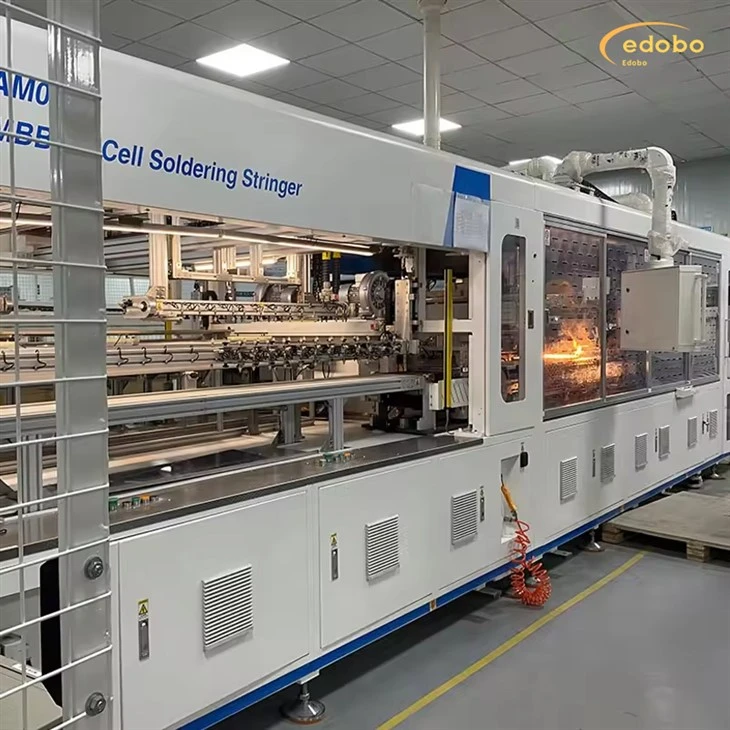

1. دستگاه جوش رشته ای

1. ریسمان دو مسیره پرسرعت که از جوش سلول های خورشیدی با عرض بیش از 30 میلی متر پشتیبانی می کند، شکاف داخلی را برای رشته های پرسرعت در این مشخصات پر می کند و به مشتریان راه حلی همه کاره با یک دستگاه برای کاربردهای متعدد ارائه می دهد.

2. مجهز به موقعیت یابی دید و توابع تشخیص، همراه با بارگذاری رباتیک.

3. دارای عملکردهای خودکار خم شدن و برش نوار، که به طور موثر شکستگی سلول ناشی از فاصله روبان را کاهش می دهد.

4. از متداول ترین فناوری جوشکاری مادون قرمز غیر تماسی استفاده می کند که از گرم شدن یکنواخت سلول ها و روبان اطمینان حاصل می کند و نرخ شکستگی را کاهش می دهد.

5. مجهز به مناطق دمایی متعدد، گرمایش و سرمایش تدریجی را قادر می سازد تا به طور موثر شکستگی را به حداقل برساند.

6. تابع بازرسی رشته EL اختیاری برای خروجی.

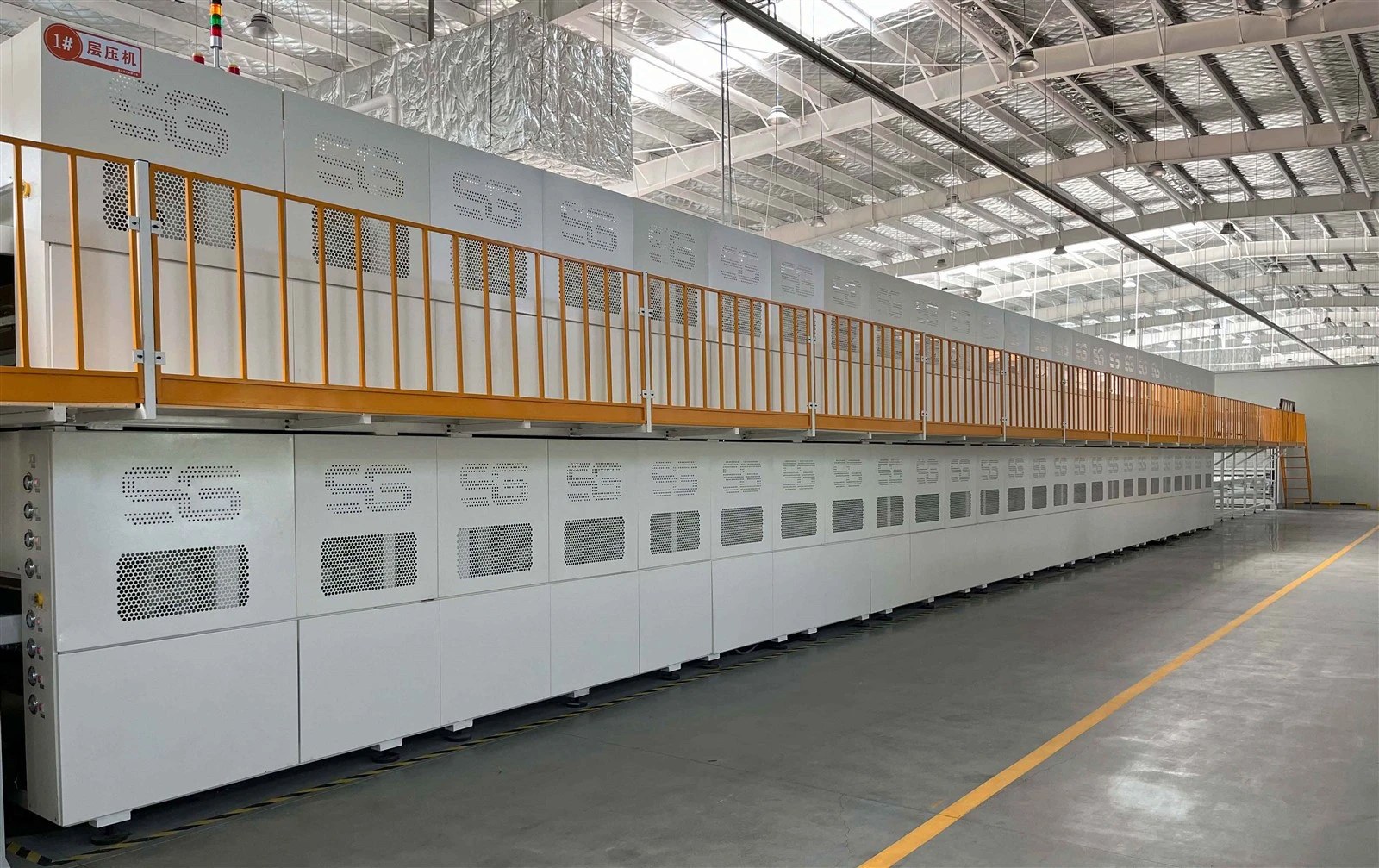

2.دستگاه لمینت

دستگاه لمینیت تمام اتوماتیک تک محفظه تک لایه عمدتاً از مرحله تغذیه (کلاس A)، مرحله لمینیت (کلاس B)، مرحله تخلیه (کلاس C) و تجهیزات کاربردی کمکی مانند جاروبرقی، مجموعه پمپ Roots، جاروبرقی تشکیل شده است. پمپ، کوره نفت و غیره

طراحی ماژول یکپارچه برای تجهیزات کلی

1.1 این تجهیزات یک طراحی ساختاری کلی با مقاومت بالا را اتخاذ می کند که می تواند عملکرد عادی و پایدار طولانی مدت را در یک محیط کاری با مقاومت بالا برآورده کند.

1.2 اتخاذ روش گرمایش روغن برای اطمینان از یکنواختی دما و دقت کنترل، به طور موثر تضمین عملکرد کلی فرآیند تجهیزات.

1.3 سطح B، سطح C و A می توانند به صورت همزمان یا مستقل عمل کنند.

1.4 حالت کنترل هوشمند، سیستم کنترل DC I/O+DC24V توزیع شده PLC، درجه بالایی از اتوماسیون، فناوری باس به طور کامل روش های سیم کشی سنتی، نرخ خرابی کم و سرعت انتقال داده سریع را تغییر می دهد.

1.5 عملکرد صفحه نمایش لمسی با نام تجاری بزرگ، با رابط کاربری ساده و کاربر پسند، و عملکردهای آماری نمودار و نمایش داده ها.

برای اطلاعات بیشتر دستگاه لطفابا ما تماس بگیرید

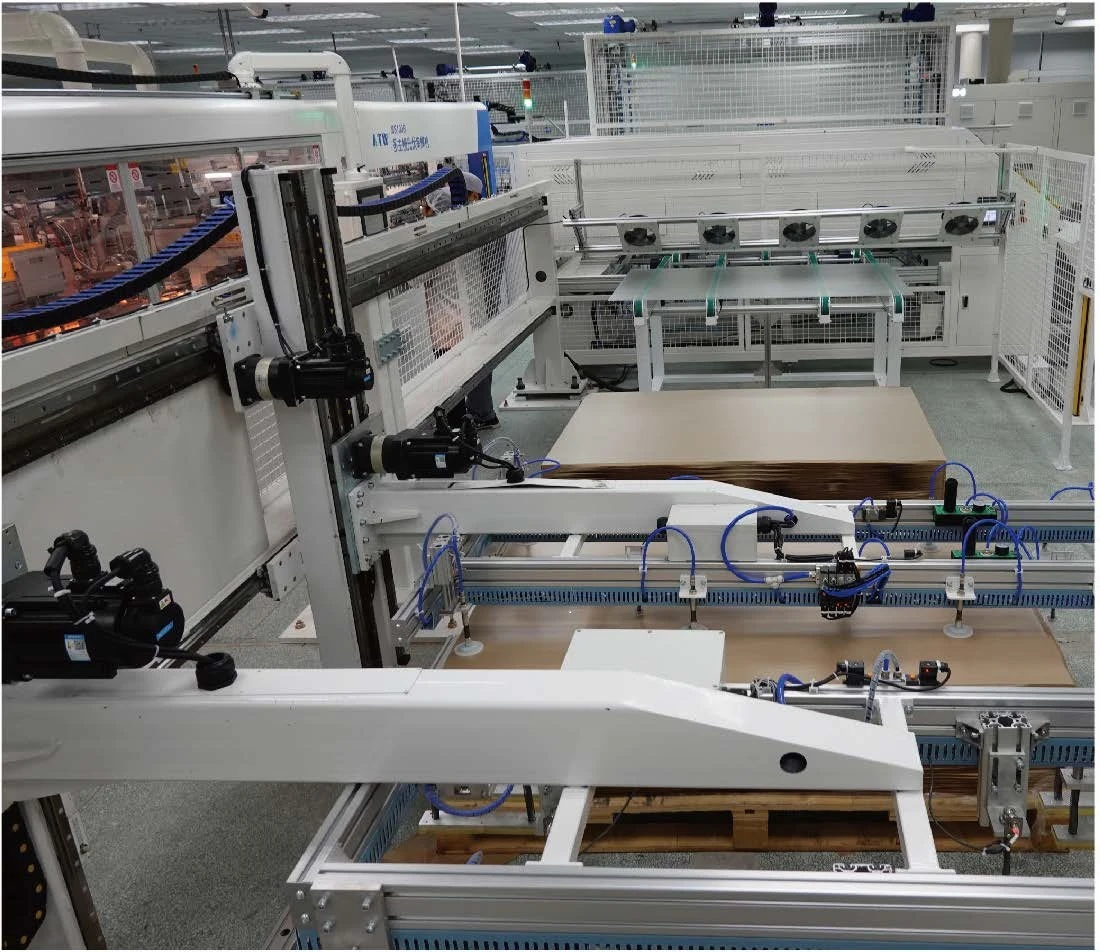

1. بارگیری اتوماتیک شیشه

1. شیشه را از روی تریلر شیشه ای بلند کرده و روی خط مونتاژ قرار دهید
2. دستگاه شامل دو ایستگاه ذخیره سازی شیشه ای و یک ایستگاه ذخیره سازی کاغذ می باشد.
3. بازوی ربات مکنده شیشه، شیشه را روی خط مونتاژ قرار می دهد، در حالی که بازوی ربات جمع کننده کاغذ، کاغذ را از شیشه خارج می کند.
4. دستگاه توسط یک موتور سروو هدایت می شود و مکنده شیشه را به موقعیت تعیین شده می مکد.
5. بازوی روباتیک شیشه بالایی یک ساختار کنسولی است و بازوی روباتیک کاغذ چیدن یک ساختار کنسولی است.

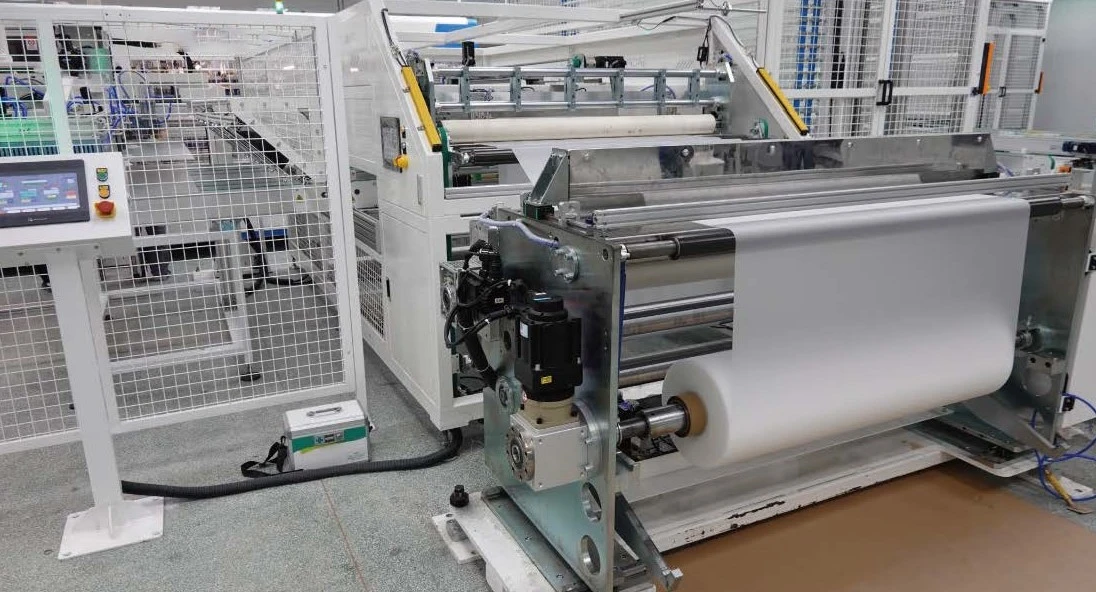

2. بارگیری خودکار EVA TPT برش

اولین تخمگذار آنلاین EVA + دومین برش آنلاین EVA + برش آنلاین تخته پشتی
1. اتخاذ یک مکانیسم انتقال تسمه سنکرون که توسط موتورهای سروو هدایت می‌شود، که توسط راهنماهای خطی هدایت می‌شود، با موقعیت دقیق و عملکرد صاف.
2. این دستگاه مجهز به ابزار تغذیه EVA برای عملیات است.
3. سرعت کشش EVA را می توان به طور خودکار تنظیم کرد و به طور پایدار اجرا می شود.
4. EVA توسط یک دستگاه یکپارچه بریده می شود تا از لبه های برش صاف و منظم اطمینان حاصل شود
5. این دستگاه دارای عملکرد صاف کردن خودکار EVA، با محدوده صاف کردن ± 2 میلی متر است.
6. بدنه اصلی تجهیزات مجهز به پوشش محافظ و پوشش گرد و غبار می باشد.

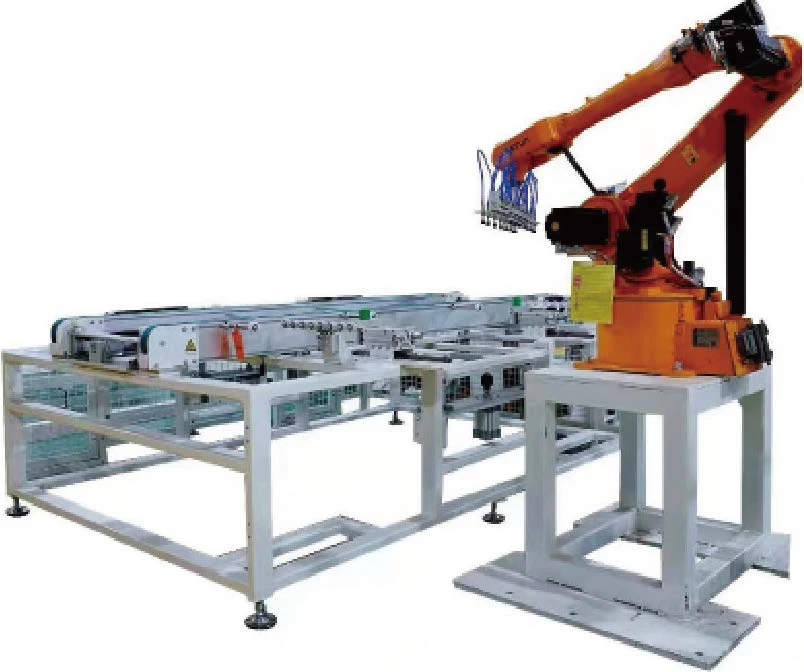

3. دراز کشیدن خودکار (بازوی رباتیک)

1. روش تغذیه کوتاه و بلند است، و عملکرد تجهیزات این است که آنها را در یک دنباله مربوطه مرتب کنید. سمت بلند رشته باتری موازی با سمت بلند قطعه است. از سیستم حروفچینی محلی می توان برای چیدمان اجزای 96، 72 و 60 قطعه استفاده کرد و دارای عملکرد تنظیم مکانیکی است.
2. به طور خودکار رشته های باتری را دریافت کنید، رشته های باتری را به موقعیت مکانیکی ببرید و شیشه را از قبل صاف کنید
3. شیشه و EVA را از خط تولید دریافت کنید. رشته باتری را از موقعیت مکانیکی بردارید. باتری را با توجه به الکترودهای مثبت و منفی به صورت سری روی EVA قرار دهید. پس از انجام تمام اقدامات، جزء خروجی می شود.
4. رشته باتری از طریق موقعیت بصری، موقعیت فیبر نوری، و موقعیت مکانیکی قرار می گیرد.

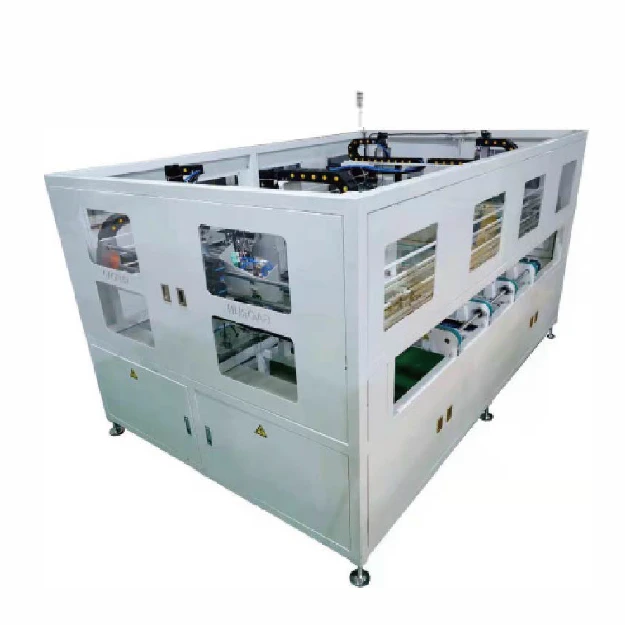

4. دستگاه ضربه زنی خودکار

سمت بلند را روی دستگاه چسب نواری خودکار به جلو ببرید، آن را در دستگاه تغییر دهید و نوار را در موقعیت تعیین شده روی قطعه بچسبانید.
دستگاه چسباندن نوار اتوماتیک جایگزین کار دستی می شود و در هزینه های کار صرفه جویی می کند
1. بیرون دستگاه یک قاب یکپارچه است که زیباست.
2. انتقال کنترل تبدیل فرکانس موتور استاندارد.
هنگامی که قطعه به موقعیت صحیح منتقل می شود، سیلندر صاف می شود و موقعیت خود را ثابت می کند

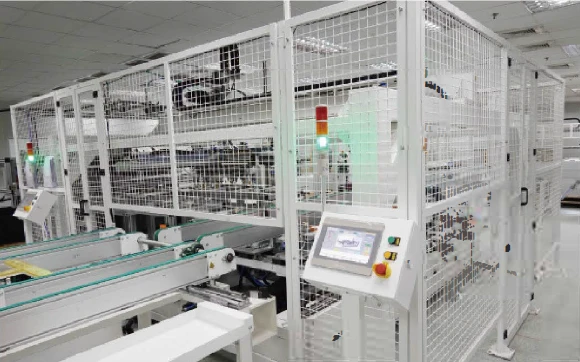

5. قاب بندی خودکار

1. سروو موتورهای دقیق قطعات را بدون نیاز به عملیات دستی به موقعیت های خاصی برای قاب بندی منتقل می کنند
2. 12 جفت مکنده اطمینان حاصل می کند که شیشه به طور پایدار به دستگاه در طول قاب مکیده می شود.
هنگامی که اجزا در موقعیت صحیح قرار گرفتند و قاب آماده شد، سیلندر صاف و محکم می شود. سروو موتور همزمان با قاب نصب می شود.
3. روش نوار نقاله: تسمه نقاله سنکرون.
4. طول و عرض را می توان با توجه به اندازه ماژول تنظیم کرد، با استفاده از وسایل قفل سریع برای تنظیم سریع برای دیدار با ماژول های مختلف.
5. حالت کنترل: کنترل موتور + سروو درایو.
6. حالت عملیات: خودکار/دستی.

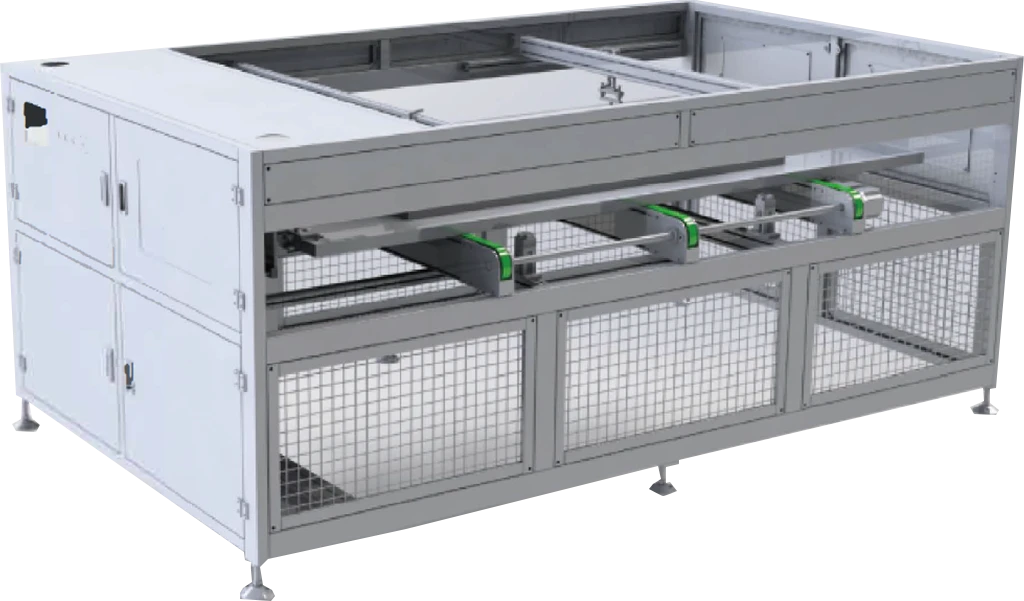

دستگاه تست 6.IV

1. پس از اینکه قسمت بلند قطعه وارد تجهیزات شد و در داخل دستگاه صاف شد، ولتاژ بالا مورد نیاز قطعه برای آزمایش وضعیت عایق بودن آن تامین می شود.
2. پس از روشن شدن در مدت زمان تعیین شده، کامپوننت را برای بازرسی در خروجی EL قرار دهید
3. هنگامی که قطعه در موقعیت صحیح قرار می گیرد، سیلندر تنظیم و در موقعیت ثابت می شود، اتصال زمین برای روشن شدن کنترل می شود و ولتاژ مقاومت به طور خودکار پس از اتصال به زمین آزمایش می شود.
4. سرعت متغیر کنترل فرکانس متغیر استاندارد موتور

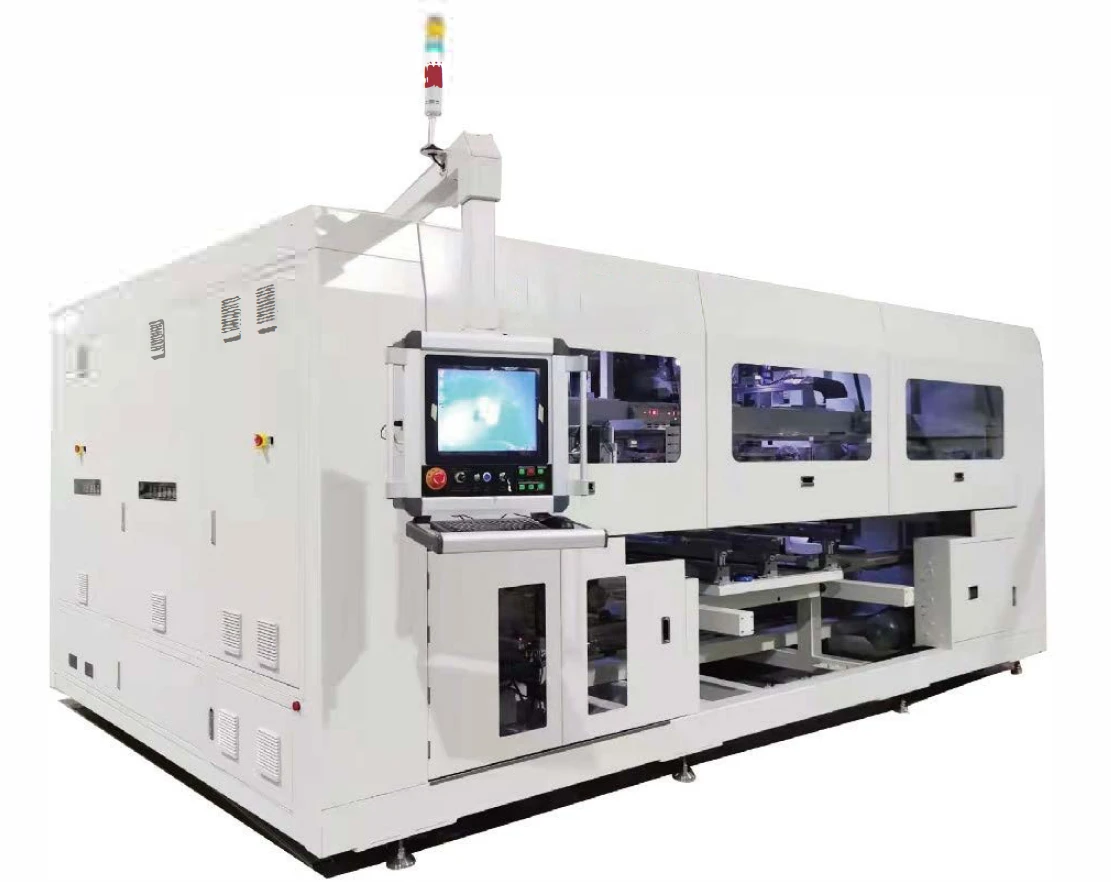

7. دستگاه جوش شینه

عملکرد تجهیزات:

سر، دم و شینه های میانی را کشیده، اصلاح کنید، برش دهید، خم کنید و به دقت قرار دهید و از دست بالابر برای انجام کالیبراسیون ثانویه روی رشته روی ماژول استفاده کنید. سیم های سر و دم رشته با شینه ها در یک حرکت لحیم شده و به ایستگاه کاری بعدی منتقل می شوند. این دستگاه با عملکرد خراش دادن رنگ سیاه، عملکرد تشخیص پس از لحیم کاری و عملکرد پانچ شین اختیاری است.

8. تجهیزات دیگر

برای کسب اطلاعات بیشتر در مورد سایر اطلاعات دستگاه لطفابا ما تماس بگیریدبرای آخرین محتوای محصول و قیمت
ما بر اساس نیاز شما یک طرح خط تولید مناسب طراحی خواهیم کرد
