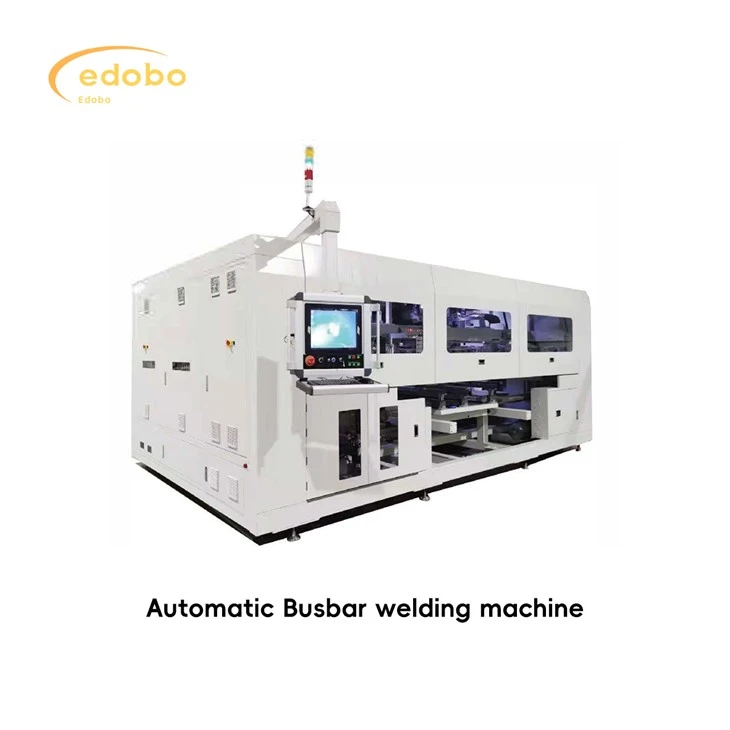

دستگاه جوش شینه سلول های خورشیدی

عملکرد تجهیزات: کشش، اصلاح، برش، خم شدن، و قرار دادن دقیق سر، دم و شینه های میانی، و استفاده از دست بالابر برای انجام کالیبراسیون ثانویه روی رشته روی ماژول. سیم های سر و دم رشته با شینه ها در یک حرکت لحیم شده و به ایستگاه کاری بعدی منتقل می شوند. این دستگاه با عملکرد خراش دادن رنگ سیاه، عملکرد تشخیص پس از لحیم کاری و عملکرد پانچ شین اختیاری است.

اتوبوس خودکار

خط مونتاژ پانل سلول ردیف شده را به ایستگاه جریان جلوی دستگاه اتوبوس خودکار منتقل می کند و سیگنالی را برای قرار گرفتن پانل سلولی برای درخواست ورود صادر می کند. دستگاه گذرگاه خودکار آماده است تا به خط مونتاژ اجازه دهد تا ماژول را در موقعیت لحیم کاری دستگاه گذرگاه خودکار جریان دهد و سیگنالی را ارسال کند که اجازه ورود را می دهد. موتور تا زمانی که ماژول وارد موقعیت کاری شود کار می کند و اجازه ورود به سیگنال لغو می شود.

♦ زمان چرخه: 17 ثانیه / پانل (لحیم کاری بای پس تک) 21 ثانیه / پانل (باز کردن لحیم کاری بای پس دوگانه)
♦ فعال سازی: بزرگتر یا مساوی 98%؛
♦ مشخصات سلول:166mm-230mm;
♦ مشخصات پنل:
یک سلول 156-180:
6 رشته x 10 نیم قطعه x 2;
6 رشته x 11 نیم قطعه x 2;
6 رشته x 12 نیم تکه x 2;
6 لقمه x 13 نیم تکه x 2
سلول B.182:
6 رشته x 9 قطعه x 2 :
سلول C.210:
6 رشته x 10 نیم قطعه x 2;
6 رشته x 15 قطعه یک سوم x 2
D.210سلول٪3a
5 رشته x 10 نیم قطعه x 2;
5 رشته × 15 قطعه یک سوم x 2
♦ فضای سلول: -0.5-4mm;
♦ فضای رشته: 1-6mm;لحیم کاری بای پس فضای رشته بزرگتر یا مساوی 10 میلی متر
♦ مشخصات شیشه: عرض ({0}}mm)* طول (1720-2600mm);
♦ دقت تصحیح رشته سلول کمتر یا مساوی ± 0.25mm;
♦ منبع تغذیه تجهیزات: سه فاز 380 ولت 50/60 هرتز:
♦ قدرت: حداکثر 35 کیلو وات؛ متوسط ​​25 کیلووات.
♦ هوا: فشار مثبت {{0}}.6~0.8MPa، فشار منفی حدود- 70kPa;
♦ اندازه تجهیزات: طول*عرض*ارتفاع: 6580*5604*2621 میلی متر (شامل دو خط مونتاژ)
