چیدمان خودکار

کارکرد و مقدمه

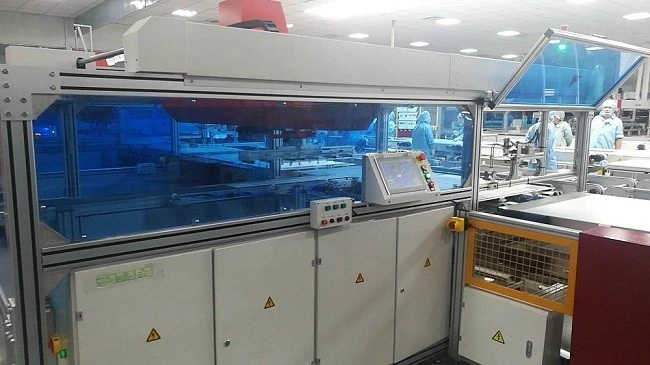

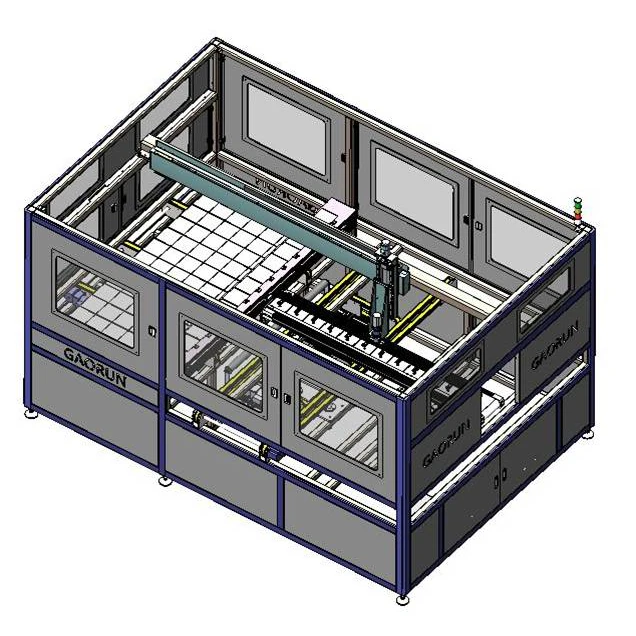

دستگاه چیدمان خودکار با لبه بلند به جلو، یک به یک مربوط به دستگاه رشته خودکار است. لبه بلند رشته سلول با لبه بلند ماژول موازی می شود. دستگاه با سیستم چیدمان تک ست قابل اجرا برای ماژول های 96، 72 و 60 بوده و دارای رگولاتوری ماشین آلات می باشد.
1.دریافت سلول رشته ای سلول رشته خودکار. انتخاب رشته سلول به مکانیسم تنظیم. تنظیم را به سلول رشته ادامه دهید.
2. دریافت شیشه و مواد EVA از خط تولید. تنظیم را به سلول رشته ادامه دهید.
3. برداشتن رشته سلولی از مکانیسم تنظیم. قرار دادن رشته سلول به EVA با توجه به الکترود مثبت و منفی. ماژول را پس از اتمام تمام اقدامات انتقال دهید.
4. سلول رشته می تواند به موقعیت بصری، موقعیت فیبر نوری و موقعیت مکانیکی دست یابد.
پارامتر اصلی
قالب ماژول:(1400-2600)mm*(800-1100)mm
زمان چرخه: زمان رشته با 10 یا 12 ماژول کمتر از 15 ثانیه در زمان است.
رشته با 6 ماژول کمتر از 10 ثانیه است
حداکثر ظرفیت: 2400 در ساعت
وزن: 400 کیلوگرم
توان نامی: 4.5 کیلو وات
فشار:0.6-0.8 مگاپاسکال
فرمت اتصال: Φ12
ابعاد (LXWXH): 3500mm*2500mm*2200mm
مزیت - فایده - سود - منفعت
1. این دستگاه از تسمه و میله پیچ استفاده می کند که توسط موتور سروو برای انتقال هدایت می شود و توسط ریل خطی هدایت می شود، با مزایایی مانند موقعیت دقیق، اجرای پایدار و سرعت بالا.
2. صفحه مکش از پلی اورتان ساخته شده است که پس از مکیدن هیچ اثری روی رشته سلولی باقی نمی گذارد.
3. دستگاه مجهز به حفاظت خاموش و هوا خاموش است.
4. دستگاه تمام اتوماتیک است و نیازی به دخالت انسانی ندارد.
5. دقت مکان یابی رشته سلول ±0.3 میلی متر است.
6. شش رشته سلولی با فاصله بین 1 تا 10 میلی متر.
7. ابعاد رشته سلول 125/156،6 ~ 12 عدد است.
8. شینه اصلی با 2 شینه / 3 شینه / 4 شینه / 5 شینه.
