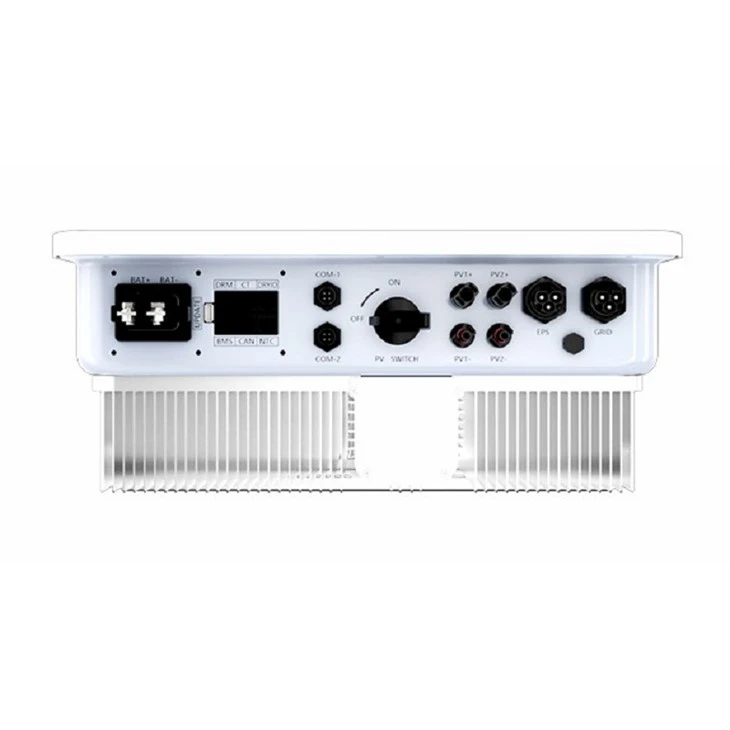

اینورتر گرید تای تک فاز

دانلود: ED3K-TL.pdf

ورودی (DC)

حداکثر توان ورودی

4.5 کیلو وات

حداکثر ولتاژ ورودی

600V

ولتاژ شروع

80V

ولتاژ ورودی نامی

360V

محدوده ولتاژ MPP تمام بار

190V~480V

محدوده ولتاژ MPPT

80V~560V

تعداد MPP Trackers

1

تعداد رشته در هر MPPT

1

حداکثر جریان در هر MPPT

20A

حداکثر جریان اتصال کوتاه در هر MPPT

25A

خروجی (AC)

حداکثر جریان خروجی

15A

توان خروجی نامی

3 کیلو وات

حداکثر توان خروجی

3.3 کیلو ولت آمپر

فرکانس شبکه رتبه بندی شده

50 هرتز / 60 هرتز

ولتاژ نامی شبکه

220 وات٪ 2f230Vac٪ 2f240Vac

ضریب قدرت

>{{0}}.99 (0.8 پیشرو تا 0.8 عقب افتاده)

تی دی

<3% (Rated Power)

بهره وری

حداکثر کارایی

98.10%

کارایی اروپا

97.10%

کارایی MPPT

99.90%

حفاظت

حفاظت از قطبیت معکوس DC

آره

حفاظت ضد جزیره ای

آره

حفاظت از اتصال کوتاه AC

آره

واحد نظارت بر جریان باقیمانده

آره

نظارت بر مقاومت عایق

آره

نظارت بر خطای زمین

آره

نظارت بر شبکه

آره

مانیتورینگ رشته PV

آره

حفاظت از موج

Ⅱ را تایپ کنید

حفاظت AFCI

اختیاری

ارتباط

نمایش دادن

LED / LCD / WiFi + برنامه

ارتباط

RS485 ٪ 2f فای ٪ 2f 4G

انطباق استاندارد

استانداردهای اتصال به شبکه

IEC 61727، IEC 62116، IEC60068، VFE-AR-N 4110:2018، VDE-AR-N4105:2018
VDE-AR-N 4120:2018، N 50549، AS/NZS 4777.2:2020، CEI 0-21، VDE 0126-1-1/A1 VFR 2014،
UTE C15-712-1:2013، DEWA DRRG، NRS 097-2-1، MEA/PEA، C10/11، G98/G99

ایمنی/EMC

IEC 62109-1:2010، IEC 62109-2:2011، EN 61000-6-2:2005، EN 61000-6-3:2007/A1:2011

داده های عمومی

ابعاد (W*H*D)

380*380*160 میلی متر

وزن

13 کیلوگرم

محدوده دمای عملیاتی

-30 درجه ~+60 درجه

روش خنک کننده

طبیعی

مدرک حفاظتی

ای پی 66

حداکثر ارتفاع عملیاتی

4000m

رطوبت نسبی

0~100%

توپولوژی

بدون انتقال

مصرف برق در شب

<1W
